Les avantages de Zébral
- Pose simplifiée
Modules prémontés jusqu’à 4 m (6 m sur demande), livrés avec vis vérins et accessoires pour une installation rapide et parfaitement ajustée.
- Design innovant et personnalisable
Vaste choix de barreaux et d’orientations pour créer un style unique et harmonieux.
- Fabrication française
Conçu et assemblé dans nos ateliers de Sainte-Consorce (69), gage de qualité et de proximité.
- Délais de fabrication rapide
- Durabilité & recyclage
100 % aluminium, 100% recyclable.
- Finition
Laquée. Suivant nuancier Danilac® : 350 teintes RAL.
Option : Qualicoat seaside pour les environnements exigeants.
Nouveau ! Effet matériau (bois, acier…) pour un rendu esthétique inédit.
Présentation

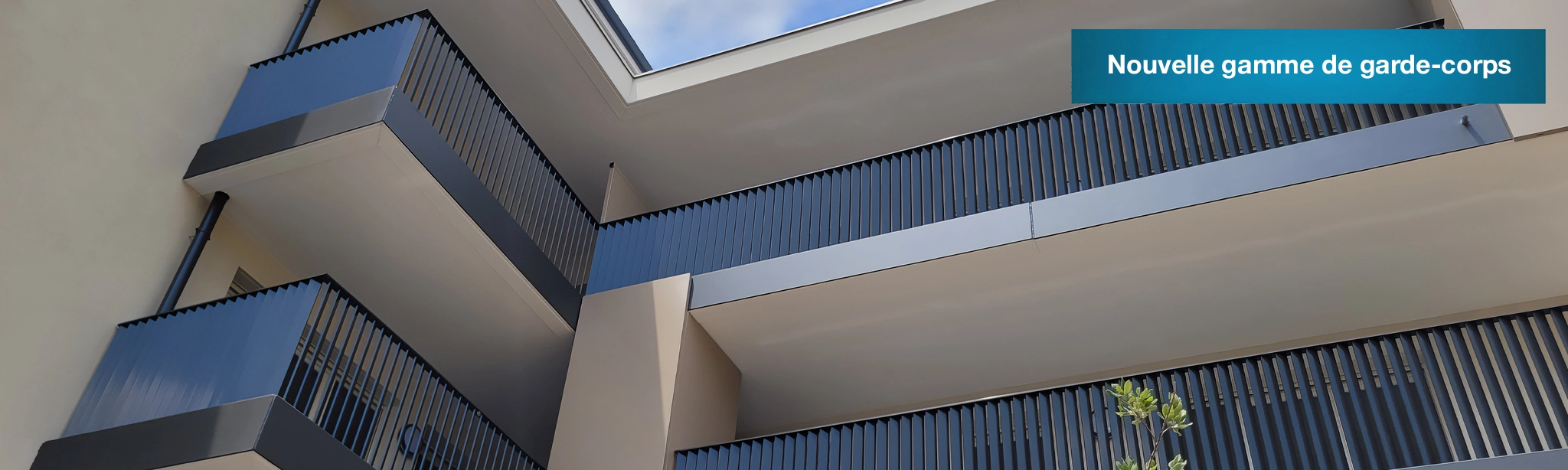

Zébral® est une gamme de garde-corps à barreaux toute hauteur qui valorise la verticalité de la façade. Son esthétique repose sur la combinaison d’un barreau, de son orientation et du système de fixation, offrant une infinité de possibilités pour vos projets.
Chaque module, prémonté en usine, est livré avec accessoires de jonction, d’angle et de terminaison pour une pose facilitée et une finition parfaite.
Conformités et certifications
Zébral® est certifié suivant les normes :
- NF P 01-012 (Dimensions des garde-corps)
- NF P 01-013 (Essais : méthode et critères)
- NF P 06-111-2/A1(Annexe nationale à l’Eurocode 1)
Pour une pose en toiture-terrasse, le système de fixation est conforme aux DTU d’étanchéité :
- 43.1 : Etanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine
- 20.12 : Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité
Fixations
Plusieurs types de fixation en standard permettent de s’adapter à la plupart
des cas de figure :
- Sur dalle
- En nez de dalle, en intérieur et en extérieur de muret
- Sur muret, entre tableaux
- Sur dalle étanchée
Platine - Fixation discrète et robuste sur dalle
La platine en aluminium de 10 mm d’épaisseur est la solution idéale pour une fixation à la fois discrète et résistante.
Placée sous le remplissage décoratif, elle surélève le garde-corps pour garantir l’écoulement naturel des eaux pluviales. Équipée de quatre vis vérins prémontées, elle permet un réglage précis de la verticalité des montants lors de la pose, pour une installation rapide et soignée.
Sabot C - Fixation sur dalle avec habillage du nez de dalle
Le sabot C assure la fixation du garde-corps sur dalle avec habillage du nez de dalle. Cette solution est idéale lorsque la dalle est trop fine pour accueillir un sabot de type A10 ou A40.
Le sabot positionne les barreaux devant la façade pour une finition habillée. Une tôle de remplissage peut être ajoutée à l’arrière des barreaux (55 × 13 mm, inclinés à 30°) afin de masquer le nez de dalle et préserver durablement l’esthétique de la façade.
Sabot A - Fixation en nez de dalle, en intérieur ou en extérieur de muret
Sabot A10 : sans déport, il réduit le vide et offre une fixation compacte.
Sabot A40 : avec un déport de 40 mm, il libère le passage d’une retombée de couvertine de type Couvernet® ou d’un profilé avec goutte d’eau de type Dallnet®.
Chaque sabot intègre :
4 vis vérins pour un réglage rapide et précis de la verticalité des montants.
2 perçages triangulaires facilitant le passage des chevilles de fixation.
Sabot D - Fixation sur dalle étanchée
Le sabot D est spécialement conçu pour la fixation sur dalle étanchée. Il traverse le complexe d’étanchéité en respectant les normes DTU 43.1 et DTU 20.12, grâce à ses manchons platine et à sa collerette formant solin.
Ce système garantit à la fois une étanchéité parfaite et une stabilité mécanique optimale du garde-corps.
- Garde-corps Zébral®
- Plat Zébral®
- Sabot D, hauteur sur mesure
- Pare-vapeur
- Manchon-platine haut
- Manchon-platine bas
- Isolant
Barreaux
La gamme Zébral® propose un large choix de barreaux (profils carrés, ronds, en T, en S, en C, etc.) pouvant être orientés selon des configurations standards (incrustations en bleu foncé) ou sur mesure (plages en bleu clair) telles qu'illustrées dans les schémas ci-contre.
Découvrez toutes les possibilités.
Accessoires
Main courante
Disponible en 3 mètres, 6 mètres et sur mesure
- Fixations murales
Pour la lisse haute et la lisse basse
- Embouts de finition
En aluminium, il assure une finition dans la même teinte que le garde-corps
Vigilance sécurité
En balcon, pour éviter la dégradation des bétons qui fragilise les structures et met en danger les résidents et les passants, dani alu recommande la mise en place d’une étanchéité courante et d’un profilé de finition et d’évacuation des eaux pluviales.
Exemple de mise en situation : Zébral sabot A40 et Dallnet résine 55. De nombreuses autres solutions existent.
Contactez-nous !
Produit associé
Separal®
Séparal® est un séparatif pour balcon et toiture-terrasse.
Livré avec un dimensionnement sur mesure pour répondre aux attentes architecturales contemporaines, Séparal®, en aluminium laqué 350 teintes et textures, propose un décor au choix, sur tôle, verre et HPL.
Nouveau ! À proximité du vide, Séparal® série vision sert aussi de garde-corps contre les chutes de hauteur. Sa conformité avec la norme P08-302 et avec le DTU 39 garantit sa résistance.
